Большие возможности миниатюрных передатчиков Piccolo для беспроводных систем видеонаблюдения

06.06.2014

На рынке безопасности появились новые продукты компании Olvitech SVN Group — семейство цифровых передатчиков Piccolo. Они предназначены для трансляции изображения в системах видеонаблюдения по беспроводным каналам связи. Подобное оборудование — выгодный способ провести видеонаблюдение туда, где его нельзя или слишком дорого реализовать с помощью классических проводных каналов передачи информации.

Устройства Piccolo передают изображение по сетям LTE, 3G и WiFi. Видеоизображение и звук транслируются в высоком качестве, в режиме реального времени.

В настоящее время в семейство Piccolo входят пять моделей. Все они имеют небольшие размеры, что крайне важно в случае, когда оборудование используется как мобильное. Кроме того, характерной чертой новых устройств является их надёжность.

Ничего лишнего

В устройствах Piccolo сочетаются возможности кодирования, модуляции в 3G и 4G, передачи по каналам сотовой связи изображения, звука и координат в режиме реального времени. Передача звука является двунаправленной. Кроме того, с помощью устройств Piccolo можно управлять PTZ-камерами через интерфейс RS-485, по протоколу Pelco-D. Каждое устройство передаёт видео- и аудиоинформацию с одной или одновременно с нескольких камер.

Передатчик Piccolo рассчитан на непрерывную работу в сотовых сетях. Трансляцию видеоизображения высокого качества он ведёт со стабильной скоростью, без задержек. Устройство может работать и в сетях с низкой пропускной способностью, и при низком уровне сигнала GSM.

Видеоизображение для передачи сжимается кодеком H.264. Он обеспечивает минимизацию трафика с одновременным сохранением качества изображения, что крайне важно при использовании беспроводной связи. Имеется возможность локальной записи изображения на карту microSD ёмкостью до 32 Гбайт в пределах устройства.

Электропитание передатчика выполняет встроенная батарея. С неё также можно подать питание напряжением 5 В на аналоговую камеру. Батарея автономно работает без подзарядки в течении 4,5 часов.

Модельный ряд

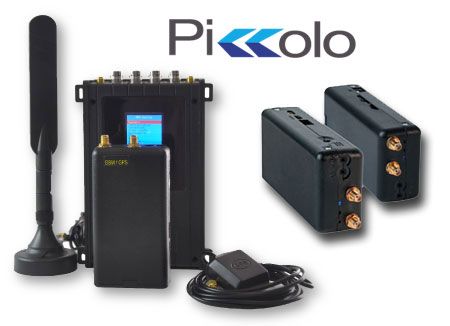

В семейство Piccolo входят пять моделей. Четыре из них являются одноканальными. Модель Piccolo P-100 предназначена для использования в сетях сотовой связи. Устройство Piccolo P-100L может работать в сетях сотовой связи и в сетях LTE. Передатчик Piccolo P-101W рассчитан на применение в сетях Wi-Fi. Ещё одно одноканальное устройство — Piccolo P-102 — поддерживает как сотовые сети, так и Wi-Fi. Модели, работающие в сотовых сетях, то есть все, кроме P-101W, позволяют отслеживать координаты по системе GPS.

Пятая модель семейства Piccolo является четырёхканальной. Это передатчик Piccolo P-400, который работает и в сотовых сетях, и в сетях передачи данных.

Во всех пяти моделях имеется по четыре входа и по четыре выхода для подключения периферийных устройств. Все устройства отличаются миниатюрностью. Размер четырёх одноканальных моделей: 5x10x2,8 см, вес — 130 г. Четырёхканальное устройство немного крупнее — 3х9х15 см — и весит 300 г.

Архитектура системы мониторинга

С помощью устройств Piccolo может быть создана система мониторинга, обеспечивающая гибкое видеонаблюдение для решения различных задач. В ней вся информация с устройств передаётся в центр управления для просмотра и записи в режиме реального времени.

В основе такой системы — сервер с постоянным IP-адресом. К нему может быть подключено любое количество устройств Piccolo. Принципиальных ограничений на их число нет — всё зависит от параметров сервера.

Далее к серверу подключается большое количество удалённых клиентов. Все они получают возможность вести мониторинг, записывать у себя видеоизображение и контролировать работу системы.

Помимо архитектуры «клиент-сервер», система мониторинга Piccolo может строиться и по одноранговому (peer-to-peer) принципу. В этом случае сервер лишь координирует работу системы. Информация при этом перенаправляется по назначению и не хранится на сервере.

Система мониторинга и управления

Напрямую управлять работой устройств Piccolo позволяет программное обеспечение — система мониторинга и управления (PSM). Она включает в себя полный набор инструментов для создания системы видеонаблюдения.

Сетевая система, построенная на устройствах Piccolo, может содержать в своём составе сотни камер видеонаблюдения и иметь любую топологию. В системе автоматически контролируется пропускная способность канала. Изображение записывается в автоматическом режиме на удалённый сервер.

Просмотр и запись изображения и звука могут выполняться удалённо, причём одновременно несколькими пользователями. Они работают с системой через веб-браузер и мобильные устройства. Управление скоростью видеоизображения и частотой кадров также может быть удалённым.

Встроенный модуль системы глобального позиционирования обеспечивает привязку мобильных устройств к местности. Имеется программное обеспечение для совместного отображения видеоизображения с объектов и местоположения этих объектов на карте. И то, и другое может экстренно отображаться в интерфейсе системы в случае тревоги.

Система ведёт журнал своей работы и удалённо обновляет программное обеспечение устройств Piccolo. Права доступа пользователей к системе разграничены. Выполняется автоматическая диагностика системы.

Структура системы управления устройствами Piccolo

Для контроля сервера в системе управления устройствами Piccolo служит ПО Piccolo Server Management (PSM). Оно обеспечивает интерфейс, который применяется для настройки взаимодействия сервера с системой управления PSM и устройствами Piccolo. Данное ПО задаёт привилегии и разграничение прав клиентов системы, а также другие настройки. С его помощью производится удалённая настройка сервера.

Клиентское приложение для мониторинга Piccolo Monitor Client (PMC) позволяет просматривать изображение, прослушивать звук и отслеживать местонахождение устройств Piccolo. С его помощью можно также удалённо настраивать параметры изображения и звука и просматривать записи.

Приложение Piccolo Device Configurator (PDC) предназначено для конфигурации приборов Piccolo — первичной настройки их параметров и обновления ПО. Приборы подключаются через интерфейс USB к любому ПК под Windows (XP и выше).

Приложение Piccolo AV Player (PAVP) даёт возможность просматривать записанные видео- и аудиофайлы, а также верифицировать цифровые подписи и декодировать закрытые файлы.

Мобильное клиентское приложение iPiccolo для iPhone обеспечивает мониторинг видео- и аудиопотоков и отслеживание устройств Piccolo через устройства iPhone.

Широкое применение

Мобильные устройства разного назначения находят в настоящее время всё более широкое применение. Именно поэтому портативное оборудование Piccolo является крайне востребованным. С его помощью можно строить системы удалённого видеонаблюдения, решающие задачи по обеспечению безопасности различных объектов из самых разных сфер.

Устройства Piccolo могут входить в состав экипировки персонала служб безопасности, вооружаемого переносными камерами. Кроме того, эти устройства можно устанавливать на транспортных средствах, оборудованных системами видеонаблюдения. Широкое применение найдут продукты Piccolo и на стационарных объектах, которые удалены от центра мониторинга, и которые, следовательно, выгоднее подключать к системам видеонаблюдения по беспроводным каналам.

Использовать устройства семейства Piccolo могут полиция, подразделения специального назначения, пожарные и другие экстренные службы. На частном и общественном транспорте такое оборудование позволит в реальном времени передавать видеоинформацию с автомобильных видеорегистраторов в диспетчерские центры. Продукцию Piccolo смогут применять охранные структуры, строительные компании, предприятия топливно-энергетического комплекса, которые решают задачи мониторинга крупных или протяжённых объектов, например трубопроводов.

* * *

Далеко не все потенциальные заказчики систем видеонаблюдения знают, что видеоизображение высокого качества можно передавать по беспроводным каналам за вполне «земную» цену. Передатчики Piccolo оказались в числе тех устройств, которые не только расширяют возможности систем видеонаблюдения, но и меняют представления людей о них. Видеонаблюдение по беспроводным сетям становится доступным, полезным и удобным.
