Комплексная системная интеграция в действии


04.07.2004

Компания "АДПКОМ" завершила проект по комплексному оснащению информационной и телекоммуникационной инфраструктурой офиса рекламного холдинга "Группа Медиа Артс".

Уникальность данного проекта в том, что на трех этажах здания общей площадью 5000 квадратных метров были интегрированы в единую систему различные решения в области Информационных технологий:

  • Создана информационная сеть на основе кабельных (СКС) и беспроводных (WiFi) систем;
  • Организована система офисной телефонии;
  • Внедрена система контроля и управления доступом (СКУД);
  • Реализована система замкнутого охранного телевидения (CCTV);
  • Построена распределенная сеть компьютерного и бытового электропитания Установлены элементы системы гарантированного бесперебойного электропитания;
  • Оборудованы демонстрационные залы, оснащенные презентационной техникой;

Система безопасности

На объекте внедрена интегрированная система безопасности, включающая в себя подсистему контроля и управления доступом(СКУД) и подсистему замкнутого охранного телевидения (CCTV) . Обе подсистемы работают под управлением единого програмно-аппаратного комплекса, и способны обеспечивать любые алгоритмы взаимодействия между собой.

Система контроля и управления доступом (СКУД)

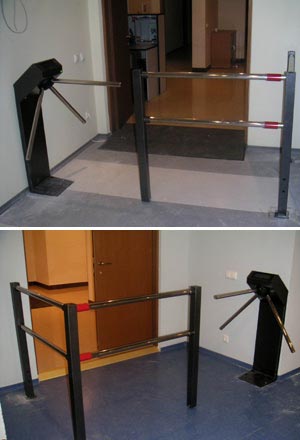

Система включает в себя 3 роторных электро-механических турникета на этажах и 7 дверей, оснащенных электрозамками. Идентификаторами пользователей служат магнитные проксимити-карты. Считывание кода происходит посредством бесконтактных считывателей, которыми оборудованы все точки доступа на вход и на выход. Каждому пользователю присвоен уровень доступа, в котором прописаны разрешенные для прохода точки доступа и временные интервалы действия данных разрешений.

Помимо автоматизированного контроля над входом в помещение, комплекс осуществляет электронный учет занятости персонала. Система автоматически обрабатывает данные и формирует отчеты об опоздавших, не вышедших на работу или ушедших с работы раньше времени как ежедневно, так и за любой период времени.

Система замкнутого охранного телевидения (CCTV)

Системы CCTV позволяют производить мониторинг наблюдаемого объекта, обрабатывать и анализировать видеоданные поступающие с подключенных телекамер. Указанные системы в комплексе с аппаратными системами компрессии и обработки данных архивируют значительный объем информации и позволяют проводить сравнительный анализ поступающей видео информации с имеющейся в базе данных.

В рамках существующего между компаниями Договора, информация об установленных на объекте охранных телевизионных системах является конфиденциальной.

Информационная сеть

Физическая основа информационной структуры предприятия, объединяющая компьютерное и телекоммуникационное оборудование в единую систему.

Структурированная кабельная система (СКС)

На площади в 2500 квадратных метров были проложены кабельные трассы, имеющие вертикальную (межэтажную) и горизонтальную (этажную) подсистему. Вертикальная подсистема была организована путем прокладки оптоволоконного кабеля, соединяющего коммутационные шкафы на трех этажах здания. Для прокладки трех горизонтальных подсистем, соединяющих коммутационный узел этажа с оконечным оборудованием, использовался кабель типа "Витая пара" категории 5е, производства компании RiT. Всего, при прокладке СКС было использовано 40 километров кабеля (включая технологические закладки).

Кабель прокладывался в алюминиевых коробах и колоннах производства Alluzor и пластиковых кабель-каналах производства Efapel. На каждом рабочем месте было установлено две информационных розетки.

Для обеспечения функционирования локальной информационной сети было поставлено и инсталлировано активное сетевое оборудование (АСО) компании Allied Telesyn. Используемое ранее АСО было демонтировано и при проведении монтажных работ установлено вновь.

Wi-Fi

Технология приема и передачи цифрованных пакетов данных по радио.

Для повышения эффективности использования рабочего времени сотрудников, находящихся вне рабочих мест и для удобства гостей компании, были организованы точки беспроводного доступа в сеть Интернет и общую информационную сеть компании. Реализованная на базе оборудования D-Link зона покрытия Wi-Fi, в пределах периметра офиса, поддерживается тремя радио ретрансляторами (хот-спотами) на каждом этаже офиса.

Офисная телефонная сеть

Для обеспечения многофункциональной телефонной связью персонала, в информационную структуру офиса Группы компаний Медиа Артс была интегрирована Учрежденческая АТС LG STAREX -- CS1000.

На момент инсталляции УАТС, предусмотрено одновременное обслуживание порядка 300 абонентов с использованием двух потоков Е1. В дальнейшем, исходя из потребности заказчика, данная модель может масштабироваться по модульному принципу и обслуживать до 930 внешних и до 992 внутренних линий телефонной связи. Станция, помимо аналоговых и цифровых способов передачи сигнала, предоставляет встроенный шлюз VoIP, что позволяет использовать Интернет как среду передачи голоса.

Специалистами АДПКОМ был проведен комплекс работ по подключению LG STAREX -- CS1000 к информационной системе офиса, включая прокладку многопарного телефонного кабеля от УАТС к этажным коммутационным узлам.

Электрическая сеть

Для обеспечения энергоснабжения офиса была проложена электрическая сеть. С учетом высокой нагрузки на сеть, связанной с работой как телекоммуникационного, так и бытового электропотребляющего оборудования, были организованы разделенные системы компьютерного (чистого) и бытового (грязного) электропитания. Решение реализовано путем монтажа 56 независимых автоматических выключателей (производитель Legrand) в распределительные щиты . Силовой кабель общего применения (марка ВВГнг), проложенный методом наружной и скрытой проводки, подключался к электрическим розеткам (производитель CimaBox). Каждое рабочее место оборудовано двумя розетками компьютерного и одой розеткой бытового электропитания.

Гарантированное бесперебойное электропитание

Для обеспечения устойчивой работы электронного оборудования используются технические устройства, защищающие от сбоев в системе электропитания.

На основании предоставленных технических характеристик, было поставлено оборудование, обеспечивающее узлы информационной системы непрерывного функционирования гарантированным бесперебойным электропитанием. В зонах, где перепады напряжения, помехи, наводки и просадка напряжения в электросети являются "критичными" (серверные шкафы, УАТС, активное сетевое оборудование), были установлены источники бесперебойного электропитания различной мощности.

Оснащение демонстрационных залов

Важным элементом нового ультрасовременного облика офиса стали переговорные комнаты (демонстрационные залы). Дизайнерская составляющая проектной проработки решения потребовала немало совместных усилий для реализации креативного замысла Не рассказывая обо всех интересных, воплощенных решениях, следует упомянуть некоторые из них, реализованные в каждой из трех переговорных комнатах:

Интерактивная сенсорная система TouchScreen для плазменной панели Pioneer

Позволяет использовать панель в качестве демонстрационной доски. Поверх любого демонстрируемого изображения можно писать и рисовать, как специальным маркером, так и просто пальцем.

Webster -- электронная доска с сенсорной технологией

Создание записей и рисунков на доске происходит обычным способом -- с помощью цветных маркеров и сухого стирателя. Доска подключается к компьютеру и проектору, и благодаря сенсорной технологии позволяет сохранять любые записи и рисунки в виде файлов. В режиме проецирования доска используется как экран монитора с рабочим кадром и панелью управления.

Для показа демонстрационных материалов с экрана не требуется установки и настройки презентационного оборудования. Все опциональные настройки изначально заложены при монтаже техники. Например, чтобы развернуть экран, нужно нажать соответствующую клавишу пульта дистанционного управления, и с помощью бесшумного электромеханического привода он плавно опустится. Одновременно автоматически закроются жалюзи на окнах, снизив интенсивность естественного освещения. Установленная система объемного звука 5.1, также управляется дистанционно.

В связи со срочностью переезда рекламного холдинга в новое офисное здание, работы по реализации проекта проводились в экстремально короткие сроки. Высокий темп проведения работ не сказался на качестве их выполнения! Как поставленное новое оборудование, так и завершенные работы, требующие обязательной сертификации, в полном объеме соответствуют стандартизированным нормативам, о чем заказчику выданы гарантийные обязательства.

Передовые решения в области Информационных технологий, реализованные в новом офисе Группы компаний Медиа Артс уже работают на повышение эффективности бизнеса и соответствуют высокому статусу лидера рекламного рынка.

Группа Медиа Артс является одним из крупнейших маркетинговых и рекламных холдингов в России и бывшем СССР. Компании, входящие в Группу, являются стратегическими партнерами крупнейшего международного конгломерата Interpublic Group of Cos.

Компания АДПКОМ производит весь комплекс работ по внедрению и сопровождению ИТ решений, начиная с составления технического задания, проектирования, поставки оборудования, монтажа и настройки систем, заканчивая гарантийным и послегарантийным обслуживанием.

АДПКОМ является центром решений, авторизованным дилером и мастер реселлером ведущих мировых и отечественных производителей.

Квалификация и высокий профессионализм специалистов АДПКОМ подтверждены сертификатами компаний производителей оборудования, выполненными проектами, отзывами и рекомендациями Заказчиков.
